MODULSIM a été Reconnu d'Intérêt Pédagogique par le ministère de l'Éducation nationale à la suite de la décision de la Commission multimédia du 15 octobre 2013.

L’approche très complète des différentes fonctions de traitement du signal, ainsi que la documentation pédagogique associée font de ce logiciel un outil incontournable pour aborder ces notions d’électronique.

FONCTIONNALITÉS

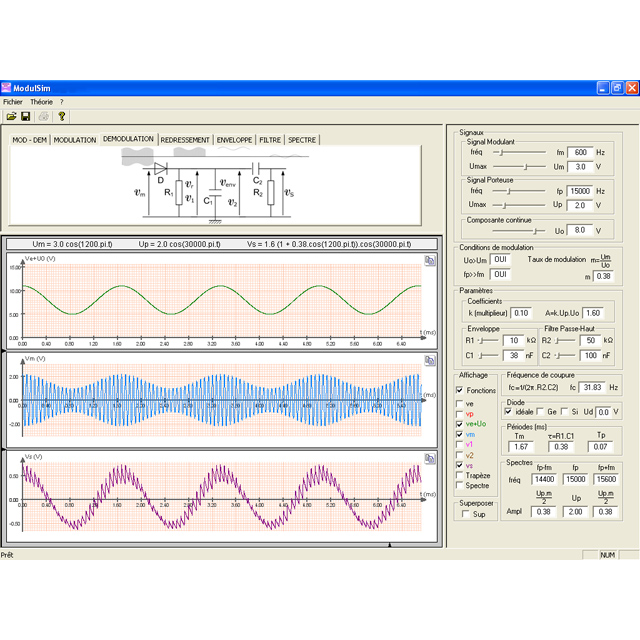

Dans la première fenêtre, une série d’onglets affiche le schéma de la structure (avec ou sans les signaux), ainsi que les équations des 3 signaux de base (modulant, porteuse, modulé).

Une deuxième fenêtre permet de régler tous les paramètres de cette chaîne électronique (le panneau de contrôle). Ces données sont modifiables soit par curseur (variation rapide) soit en écrivant une valeur directement dans la zone d’édition (correction d’un exercice par exemple, vérification d’un TP etc.).

La dernière fenêtre est la zone d’affichage des courbes (1 à 6 courbes simultanées au maximum). La modification des paramètres modifie immédiatement l’affichage.

Affichage

• En complément des paramètres modifiables par l’utilisateur, le panneau de contrôle (à droite) affiche également des caractéristiques calculées. Avec détection des conditions de modulation (ou surmodulation).

• La partie gauche en bas affiche les courbes à visualiser. Possibilité de modifier la hauteur des fenêtres : zoom sur les amplitudes, avec ou sans quadrillage du fond (mesure à l’écran).

Théorie

Une aide contextuelle précise les conventions d’écriture et donne le détail des calculs.
